Membangun Arsitektur Web + Database Highly Available di AWS (RDS Multi-AZ)

📌 Pendahuluan

Dalam arsitektur cloud modern, keamanan dan ketersediaan (availability) adalah dua hal yang wajib diperhatikan. Pada artikel ini, kita akan membangun arsitektur aplikasi web yang terhubung dengan database menggunakan Amazon RDS dengan konfigurasi Multi-AZ.

Arsitektur ini mengikuti best practice AWS:

• Web server berada di public subnet
• Database berada di private subnet
• Menggunakan Multi-AZ untuk high availability
• Menggunakan Security Group untuk kontrol akses

🧠 Gambaran Arsitektur

📎 Lampiran Gambar Arsitektur

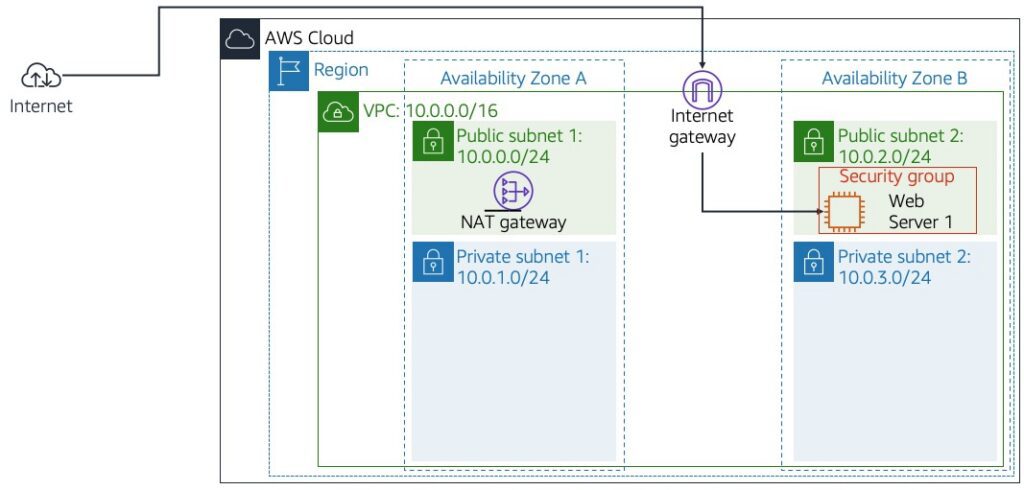

🔹 Arsitektur Awal

Penjelasan:

• Web server berada di public subnet
• Private subnet belum digunakan untuk database
• NAT Gateway digunakan untuk akses internet dari private subnet

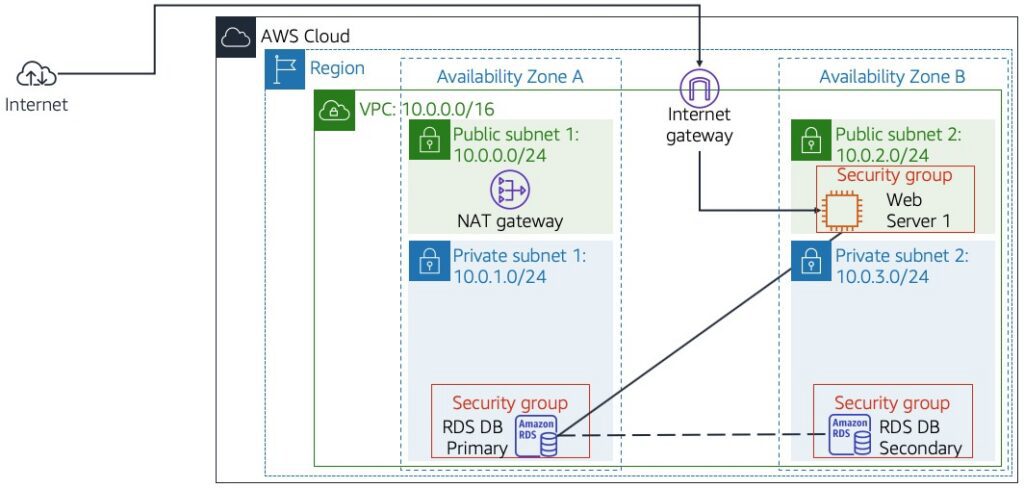

🔹 Arsitektur Akhir

Penjelasan:

• RDS ditempatkan di private subnet
• Multi-AZ (Primary & Secondary)
• Web server hanya bisa akses database melalui security group

🧠 Gambaran Arsitektur

🔹 Arsitektur Awal

Pada tahap awal, kita hanya memiliki:

• VPC (10.0.0.0/16)
• Public subnet (untuk web server)
• Private subnet (belum digunakan)
• Internet Gateway dan NAT Gateway

🔹 Arsitektur Akhir

Setelah implementasi:

• RDS berada di private subnet
• Terdapat 2 Availability Zone
• Database berjalan dalam mode Multi-AZ (Primary + Standby)
• Web server terhubung ke database secara aman

🛠️ Langkah-langkah Implementasi

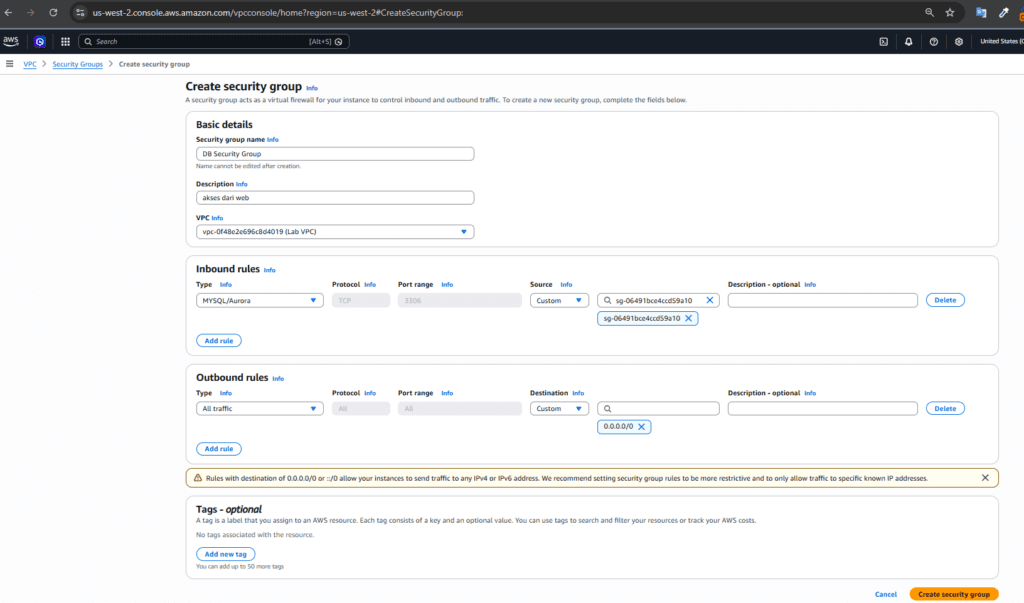

🟢 1. Membuat Security Group untuk Database

Security Group ini digunakan untuk mengontrol siapa saja yang bisa mengakses database.

Langkah-langkah:

1. Masuk ke menu VPC → Security Groups
2. Klik Create security group
3. Isi konfigurasi:
   • Name: DB Security Group
   • Description: Permit access from Web
   • VPC: Lab VPC
4. Tambahkan rule inbound:
   • Type: MySQL/Aurora (3306)
   • Source: Web Security Group

Penjelasan:
Hanya instance yang berada di Web Security Group yang bisa mengakses database.

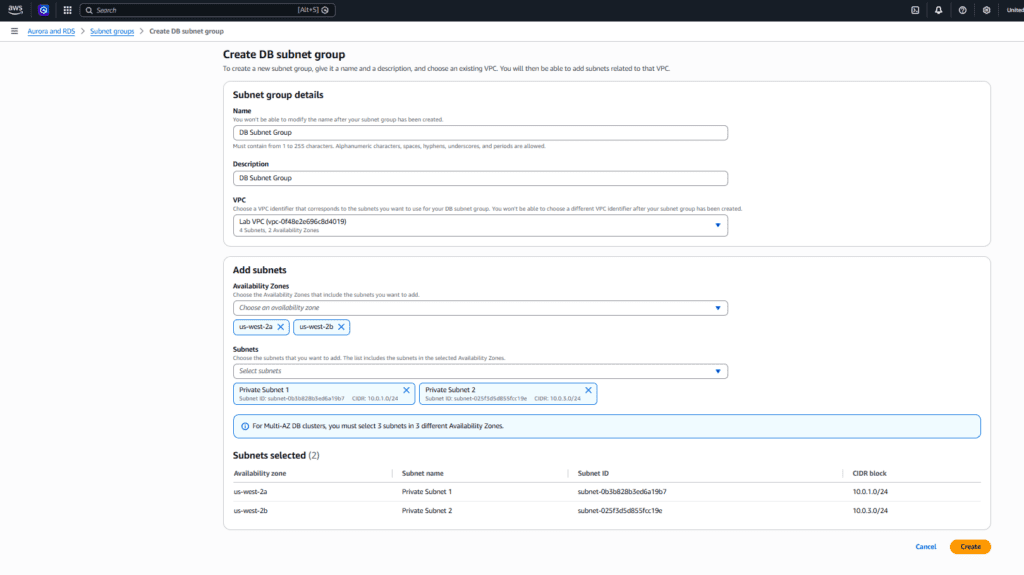

🟢 2. Membuat DB Subnet Group

DB Subnet Group menentukan di subnet mana database akan berjalan.

Langkah-langkah:

1. Masuk ke RDS → Subnet groups
2. Klik Create DB Subnet Group
3. Isi:
   • Name: DB Subnet Group
   • VPC: Lab VPC
4. Pilih subnet:
   • AZ A → 10.0.1.0/24 (Private Subnet 1)
   • AZ B → 10.0.3.0/24 (Private Subnet 2)

Penjelasan:
Minimal harus 2 subnet di AZ berbeda untuk mendukung Multi-AZ.

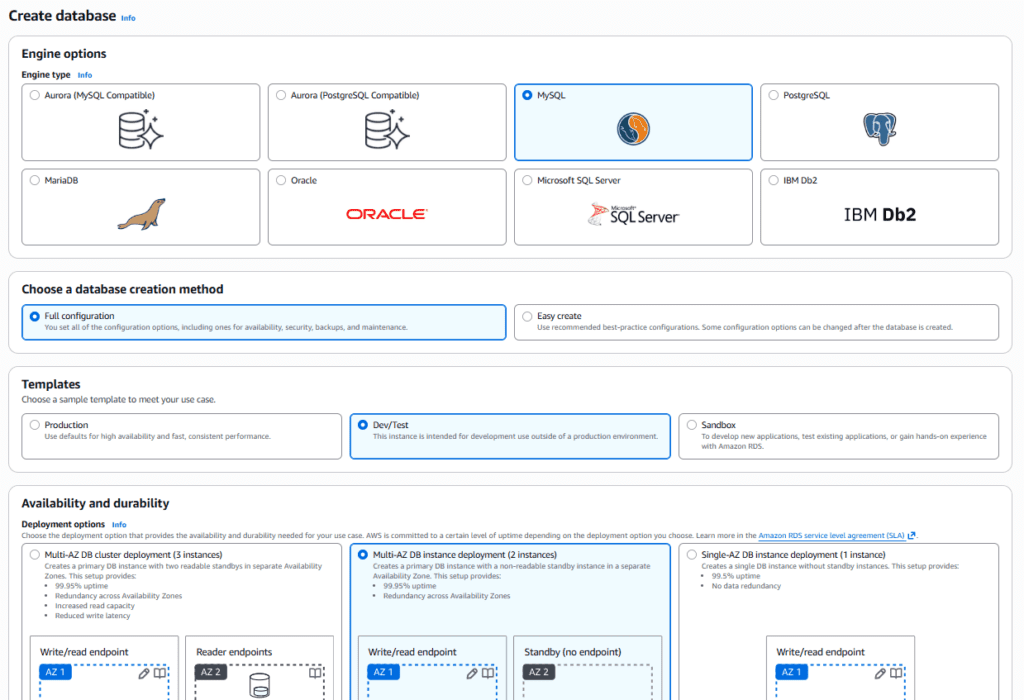

🟢 3. Membuat Database RDS (MySQL Multi-AZ)

Langkah-langkah:

1. Masuk ke RDS → Databases → Create database → Full Configuration
2. Pilih:
   • Engine: MySQL
   • Template: Dev/Test
   • Availability: Multi-AZ

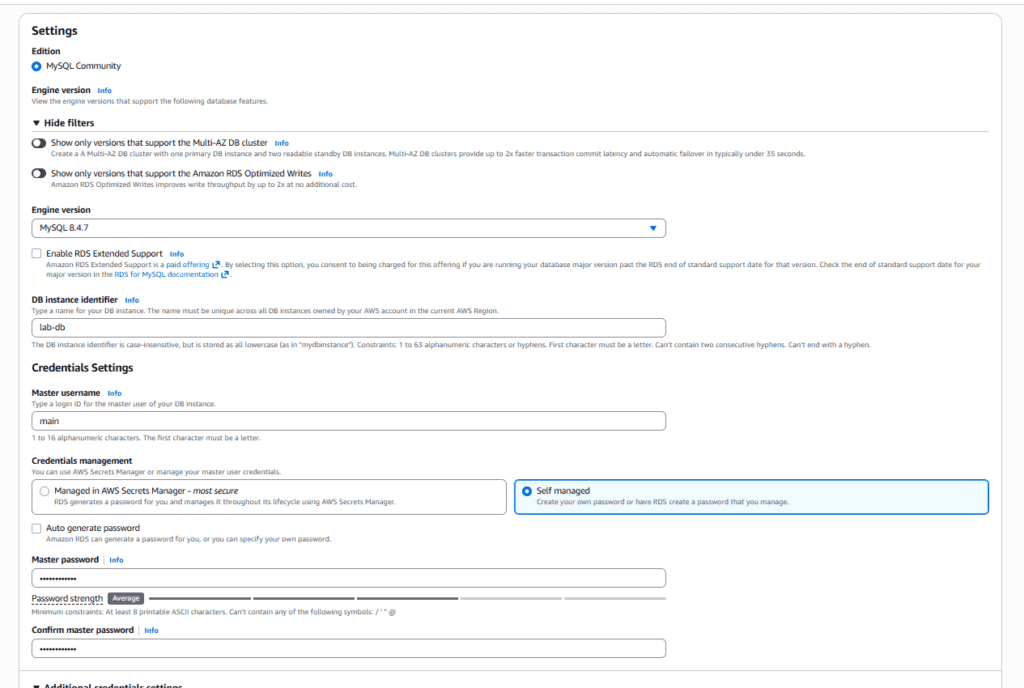

1. Konfigurasi:
   • DB identifier: lab-db
   • Username: main
   • Password: lab-password

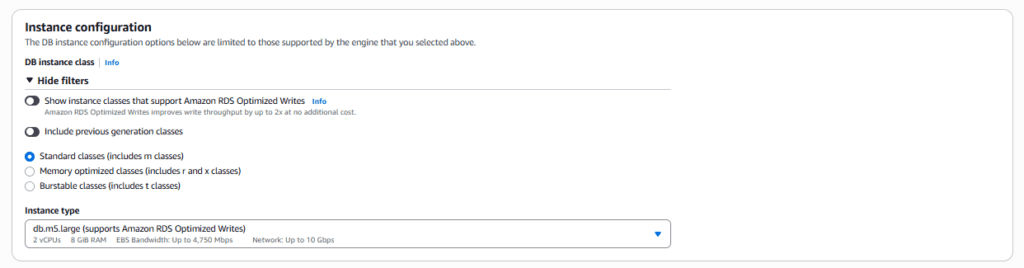

1. Instance:
   • db.m5.large

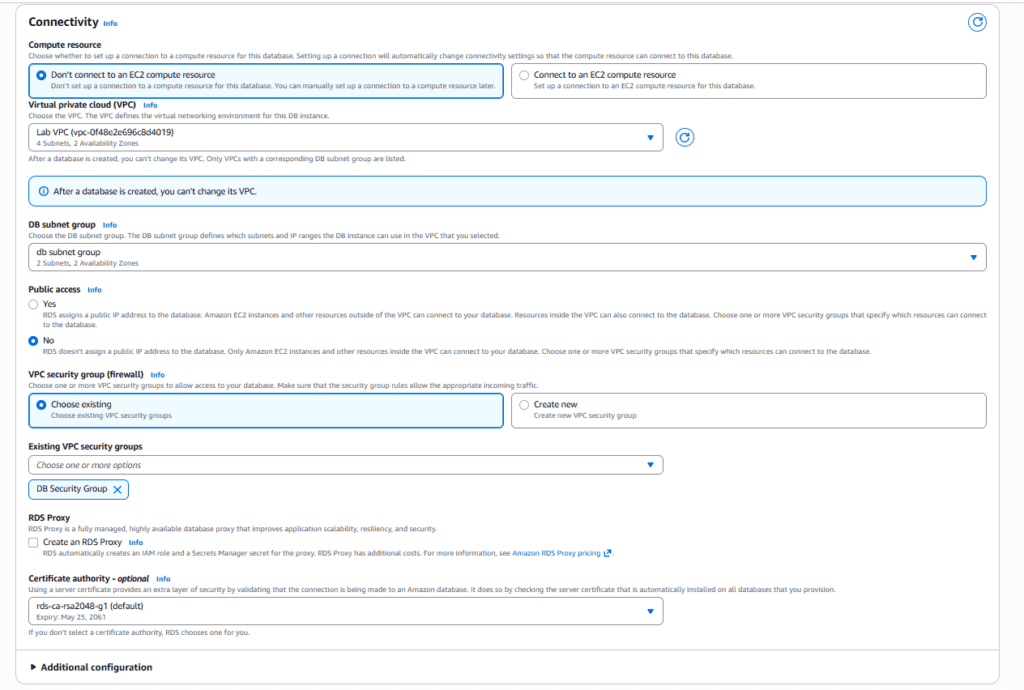

1. Connectivity:
   • VPC: Lab VPC
   • Security group: DB Security Group

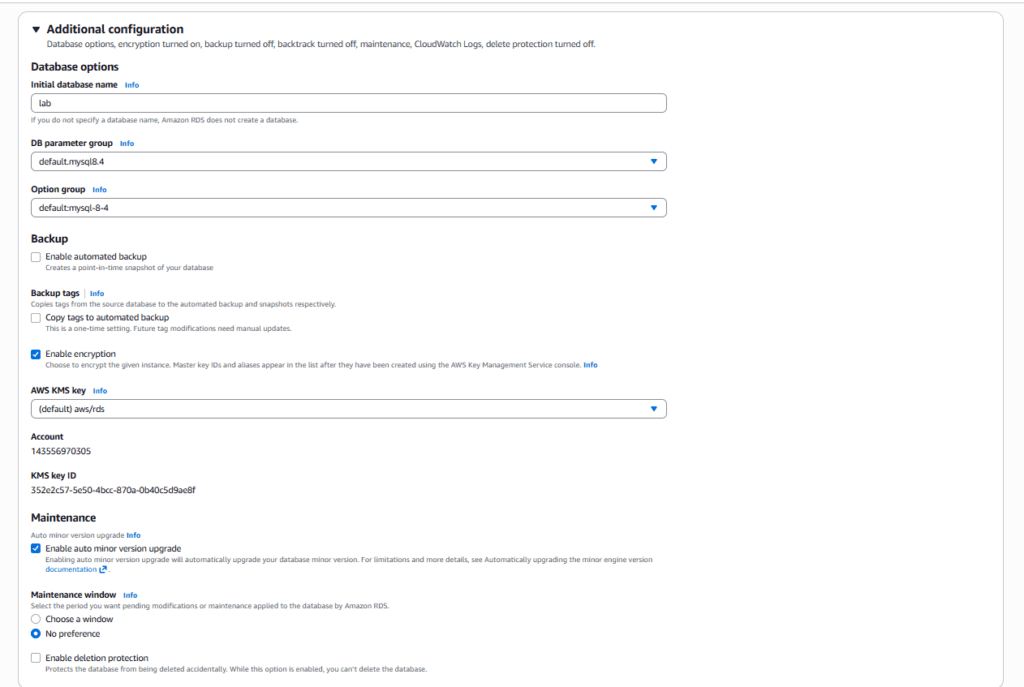

1. Additional:
   • Initial DB name: lab
   • Disable backup (opsional untuk lab)

1. Klik Create database

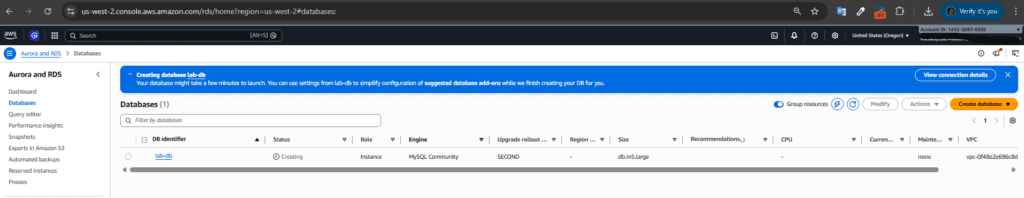

Tunggu hingga status menjadi “Available”.

🟢 4. Mengambil Endpoint Database

Setelah database siap:

• Masuk ke detail RDS
• Copy Endpoint

Contoh:

lab-db.xxxxxx.rds.amazonaws.com

Endpoint ini akan digunakan oleh aplikasi web.

🟢 5. Menghubungkan Web App ke Database

Note: Kalian bisa buat web app tes endpoint secara mandiri

1. Buka browser:
   http://44.249.181.179
2. Masuk ke menu RDS
3. Isi konfigurasi:
   • Endpoint: (dari RDS)
   • Database: lab
   • Username: main
   • Password: lab-password
4. Klik Submit

🟢 6. Testing Aplikasi

Jika berhasil:

• Akan muncul Address Book
• Bisa melakukan:
  • Tambah data
  • Edit data
  • Hapus data

Data akan tersimpan di RDS dan direplikasi ke Availability Zone lain.

🔍 Penjelasan Konsep Penting

🔐 Kenapa Database di Private Subnet?

• Tidak bisa diakses langsung dari internet
• Lebih aman
• Hanya bisa diakses oleh aplikasi internal

🛡️ Kenapa Pakai Security Group?

• Sebagai firewall antar resource
• Mengontrol akses antar service

⚙️ Kenapa Multi-AZ?

• High availability
• Failover otomatis jika terjadi gangguan

🌐 Fungsi NAT Gateway

• Memberikan akses internet ke private subnet
• Digunakan untuk update dan patch

🧾 Kesimpulan

Dengan arsitektur ini, kita berhasil membangun sistem yang:

• Aman (database tidak expose ke internet)
• Stabil (menggunakan Multi-AZ)
• Terstruktur (public vs private subnet)

Arsitektur ini merupakan pondasi yang sangat baik untuk aplikasi production di AWS.

🎯 Penutup

Lab ini menunjukkan bagaimana menghubungkan aplikasi web dengan database managed service secara aman dan scalable.

Kamu bisa mengembangkan arsitektur ini dengan:

• Menambahkan Load Balancer
• Menggunakan Auto Scaling
• Mengaktifkan backup dan monitoring

Happy learning and building! 🚀
